的采用了單片機，在軟件設計上采用數字濾波、自動校零、非線性補償?shù)纫幌盗行�，使整機具有采樣速度快、測量精度高、抗干擾能力強的特點，并有自診斷功能。整機操作簡便，運行。部分型號有RS-232標準接口，可將檢測數據傳輸?shù)接?jì)算機進行智能化處理，自動生成檢定結論，精度±1%。

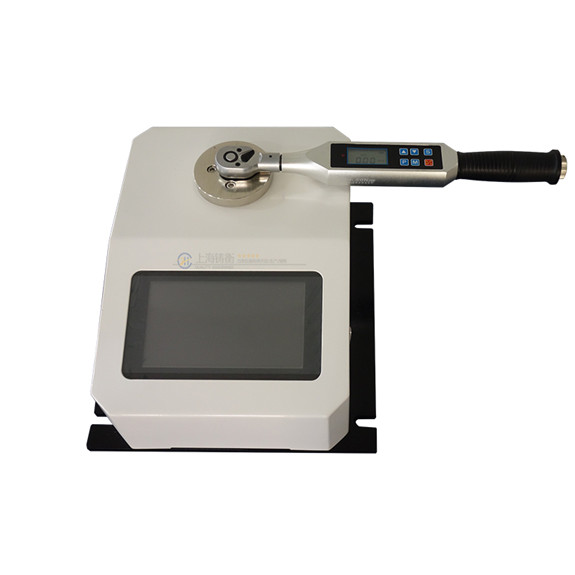

手搖式扭力扳手校準儀圖片（檢測數顯扭力扳手擰緊力）

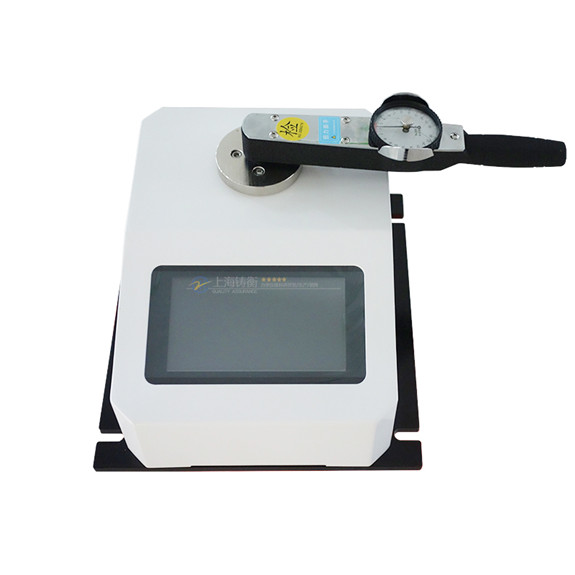

手搖式扭力扳手校準儀圖片（檢測表盤扭力扳手擰緊力）

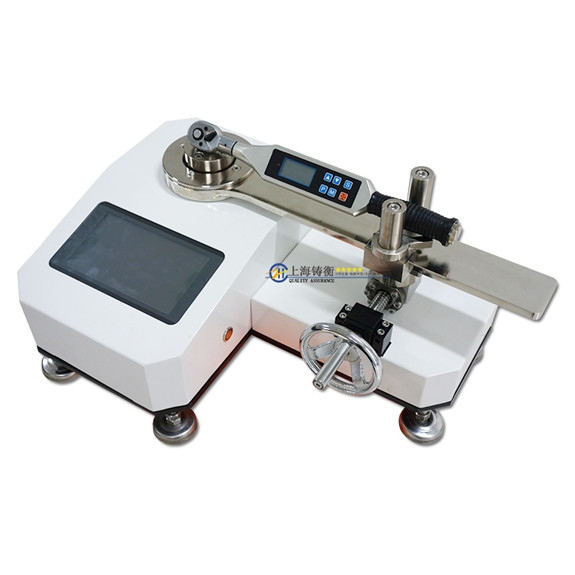

手搖式扭力扳手校準儀圖片（檢測預置扭力扳手?jǐn)Q緊力）

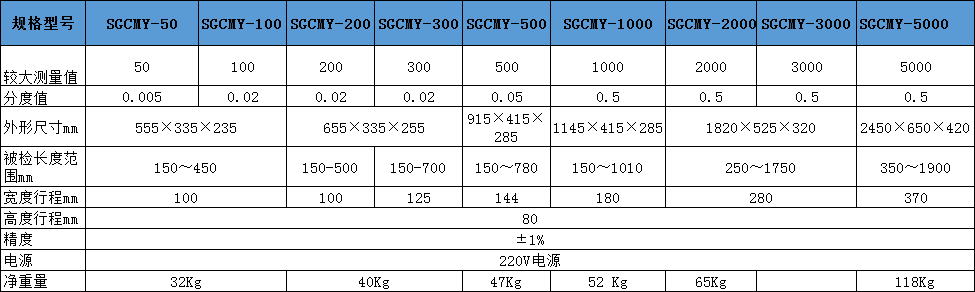

手搖式扭力扳手校準儀規格參數




手搖式扭力扳手校準儀功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。

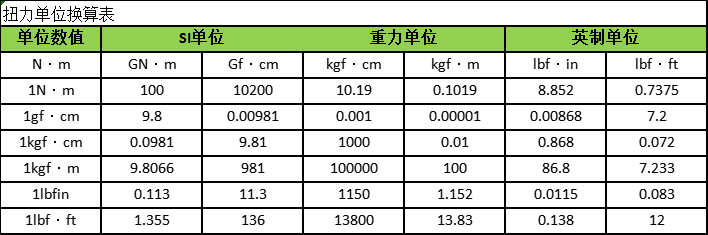

4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。

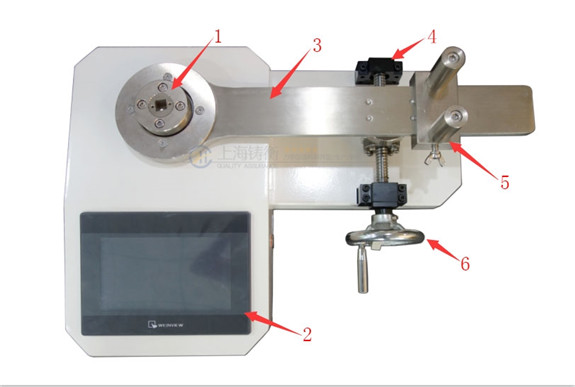

手搖式扭力扳手校準儀部件組成的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3- 水平受力桿；

4- 螺桿；

5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

承力四方孔尺寸

不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

手搖式扭力扳手校準儀操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

手搖式扭力扳手校準儀工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。


手搖式扭力扳手校準儀操作方法：
首先：在使用扭力扳手測試儀之前，先檢查儀器電量是否充足，若電量不足,請先充電（充電時也可使用）。
第二：將被檢物的四方測頭放入該扭力扳手測試儀的承力四方孔內，同時使用得被檢物另一端的手柄在高度調節塊上方（若長度不夠時，可自由調節整套加載裝置）。
第三：打開電源開關，顯示的扭矩值為零，如果不為零，則按清零鍵，將扭矩值清零。
第四：測試前，需設置好測量上下極限值、下限存儲值、下限峰值保持值、自動峰值時間、自動關機時間、重力加速度等.
①、上限值設定：用戶設定上限值，根據需要自由設定，達到上限值即自動聲光提示，上限值不高于滿量程。
②、下限值設定：用戶設定下限值，根據需要自由設定，達到下限值即自動燈光提示，下限值不得高于設定的上限值。
③、下限存儲值設定：用戶根據存儲需要設定zui小存儲值，小于該值的數據將不被儲存。
④、下限峰值保持值設定：用戶根據峰值，自動峰值測量需要自由設定，小于該值的數據不被峰值保存。
⑤、自動峰值時間設定：用戶根據自動峰值測量狀態下峰值需要保持的時間從1秒～99秒自由設定。
⑥、自動關機時間設定：無操作狀態下，自動關機時間從0分鐘～9分鐘可自由設定（當設置為0分鐘則表示為解除自動關機）。
⑦、重力加速度設定：用戶可根據本地區的位置設定重力加速度值，本機默認9.794
⑧、恢復初始設置：用戶操作不當或多次更改數據出現混亂,可以通過此項設置來把1～7的數據恢復到出廠狀態。


 訂做交貨期承諾
上海鑄衡在提供成品的同時也可按客戶要求訂做非標產品
非標定制須知：
1、訂做要求：付款方式：先付30%的訂金
2、出貨前付清剩余70%的余款
3、我們是不收取任何樣板費
4、訂做時間為：收到30%的訂金后7天貨期
5、如有任何疑問請可以咨詢客服
